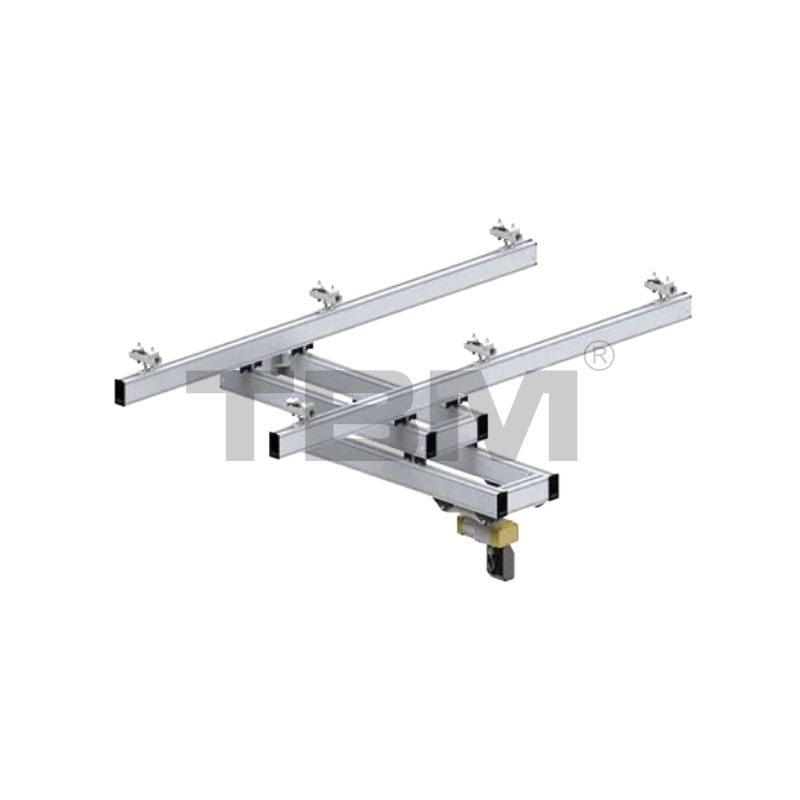

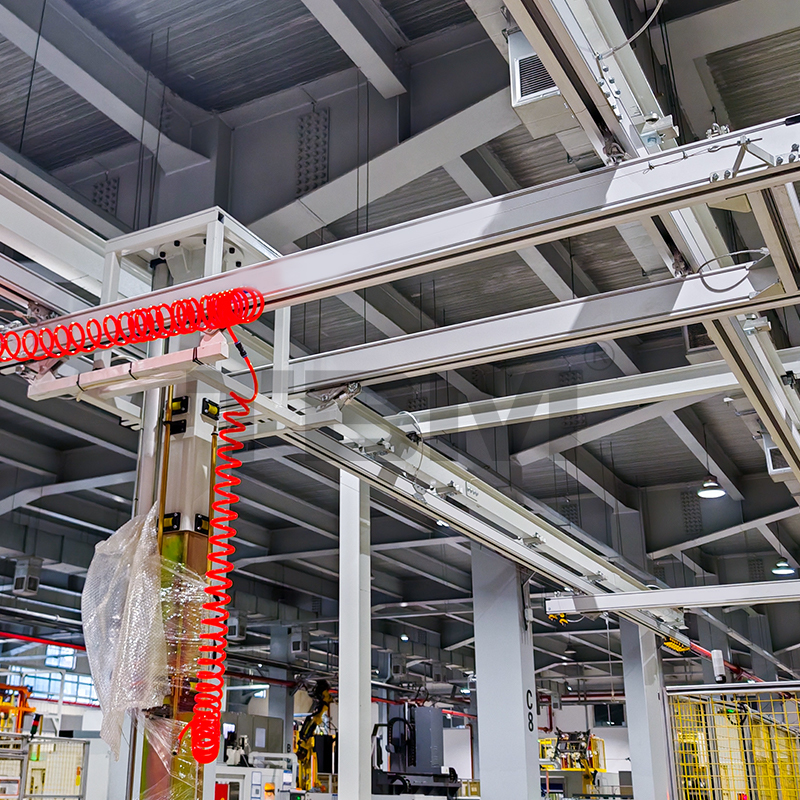

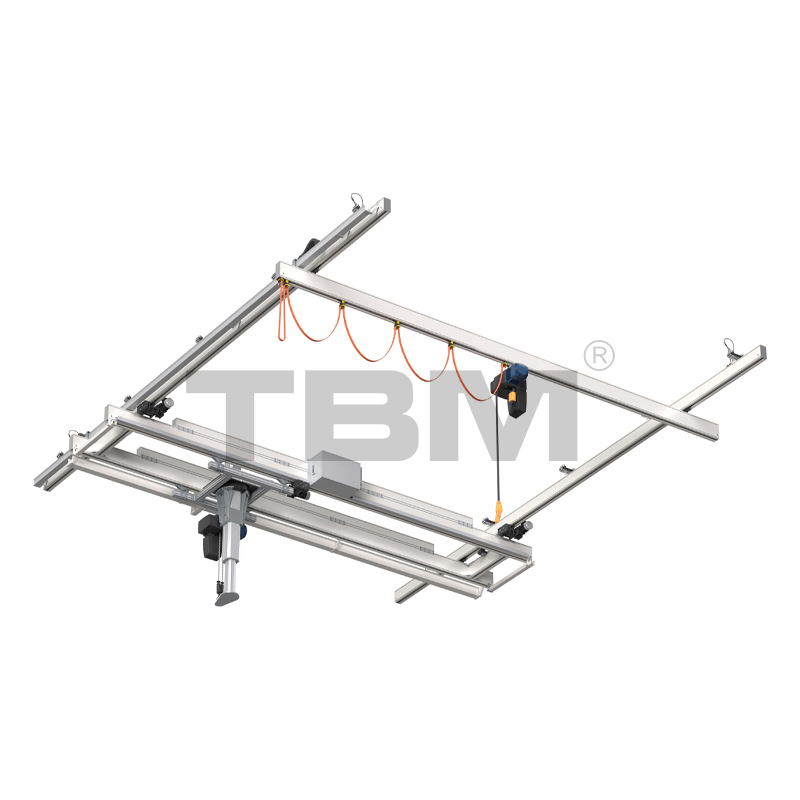

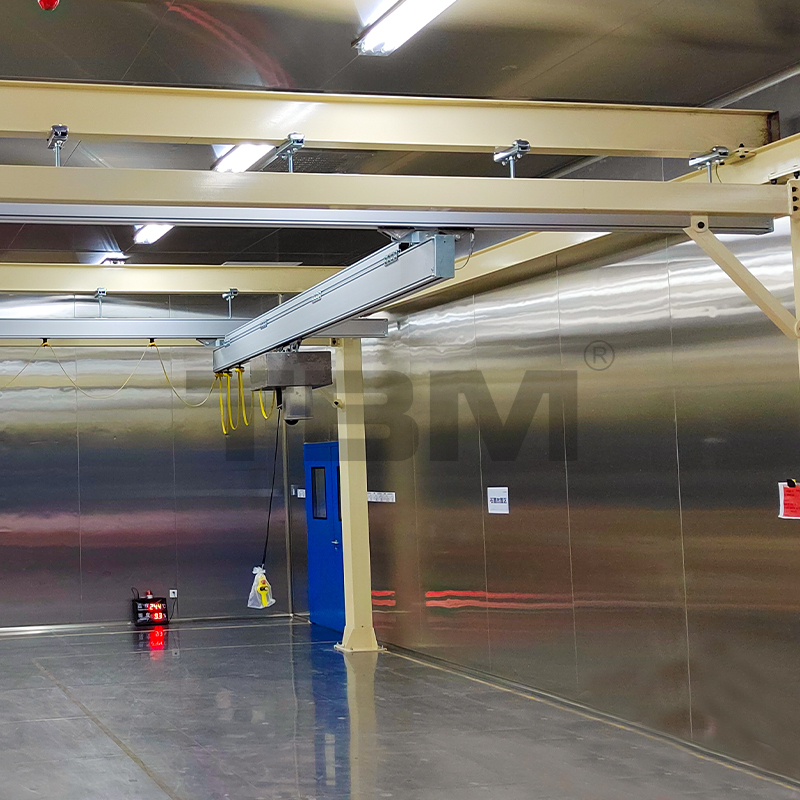

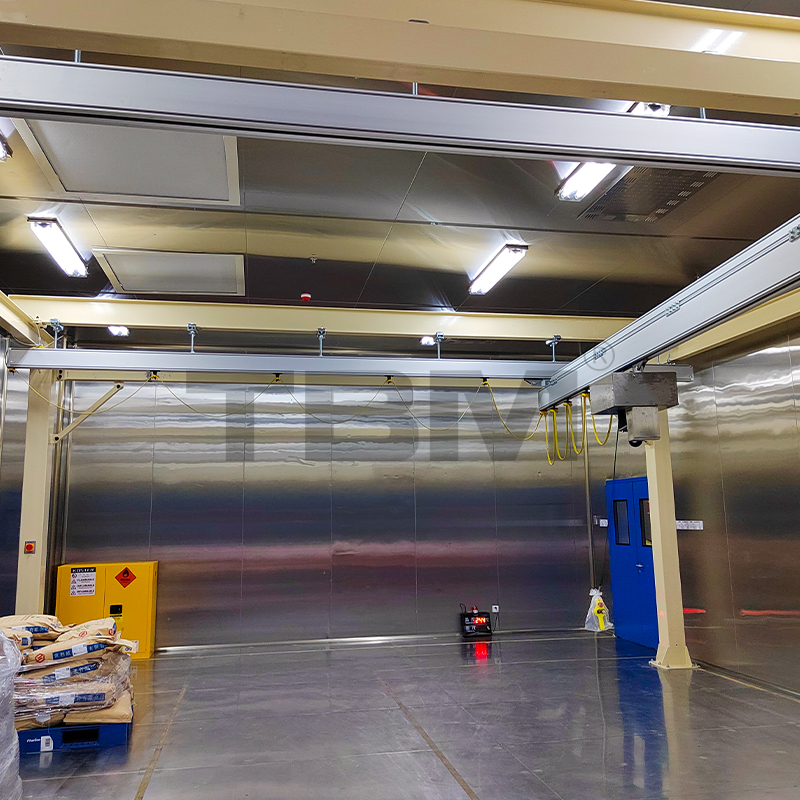

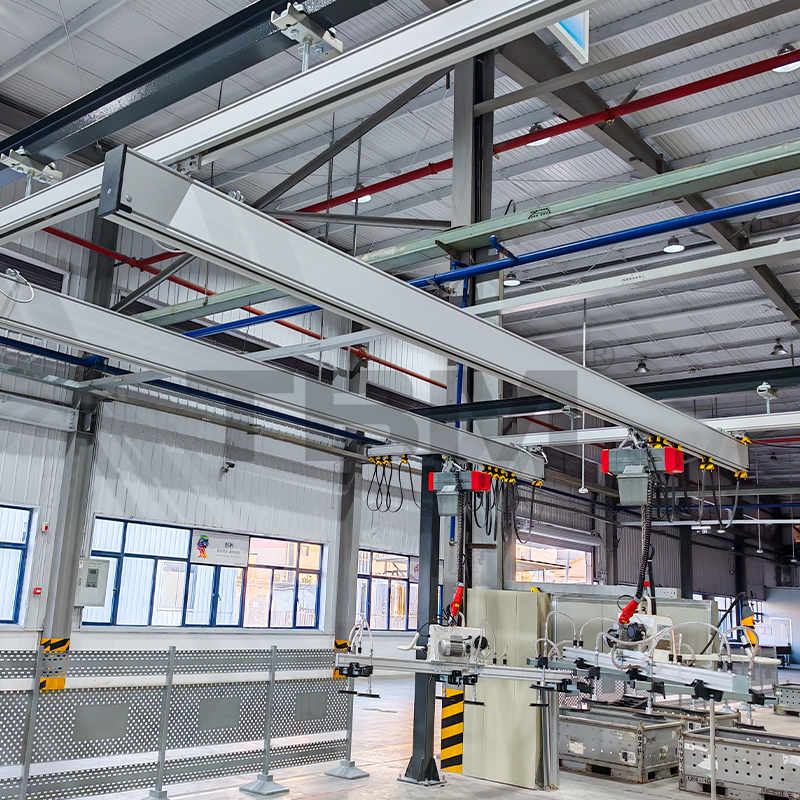

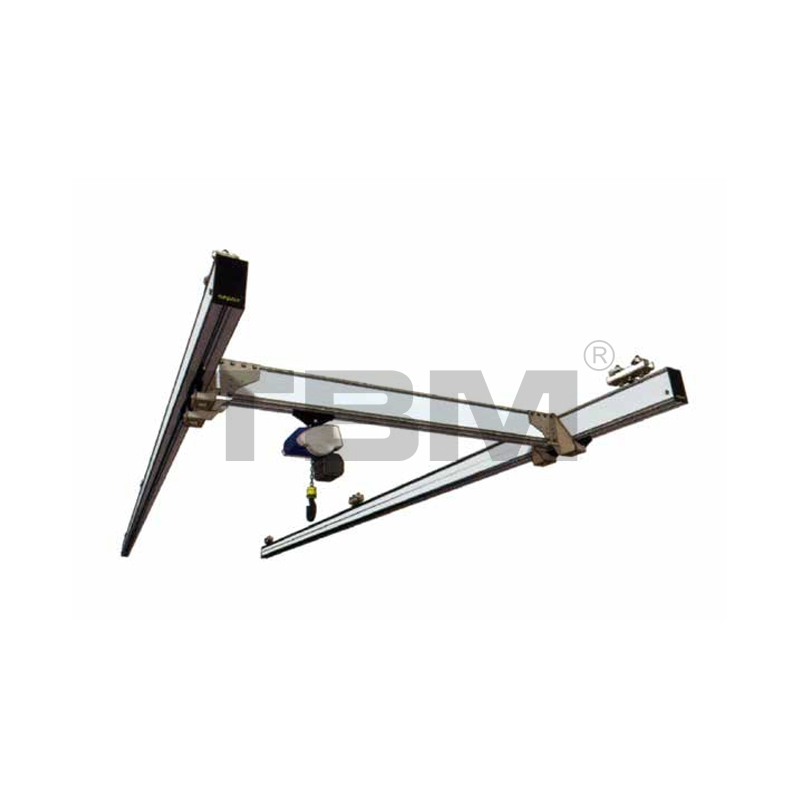

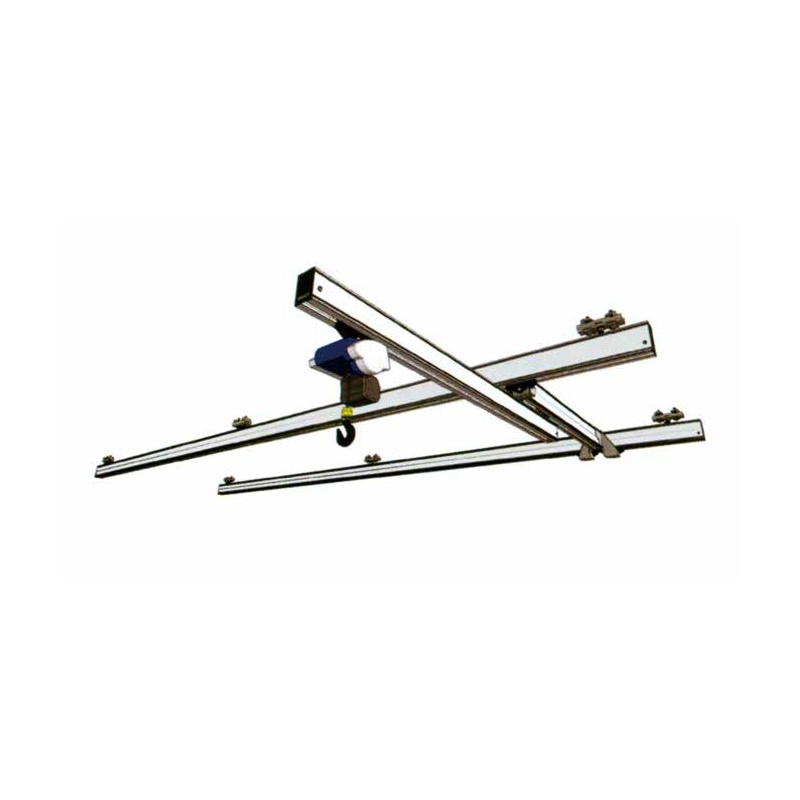

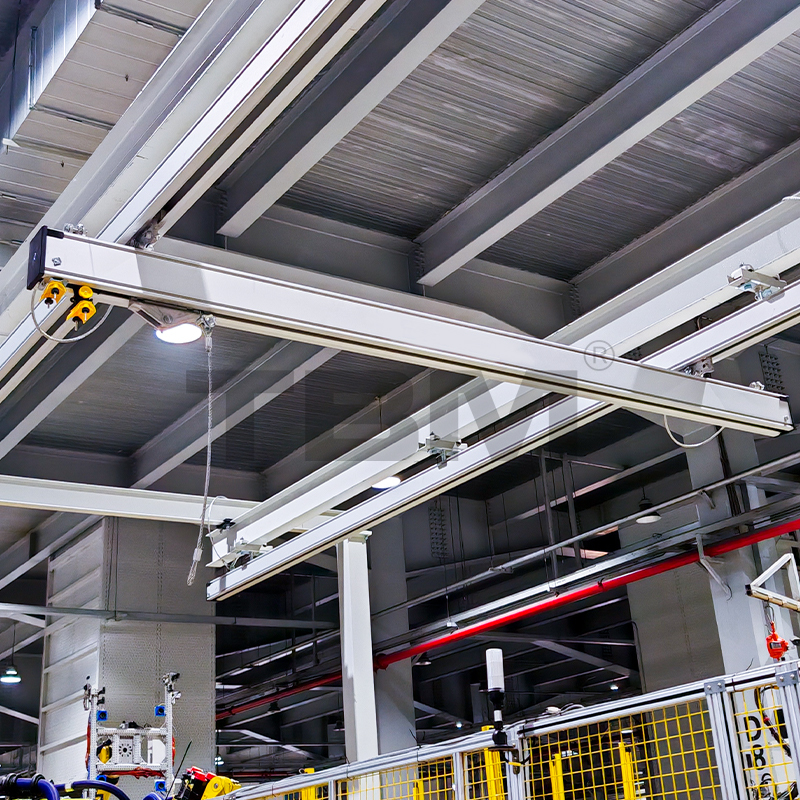

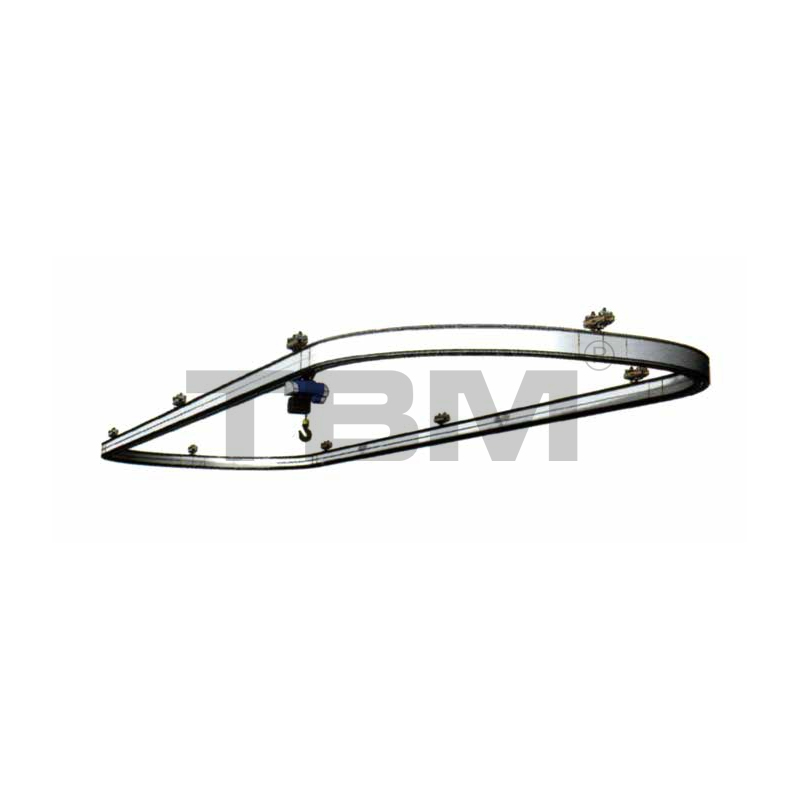

Ľahké hliníkové žeriavy

HLINÍKOVÉ SVETLÁ KOMPONENTY

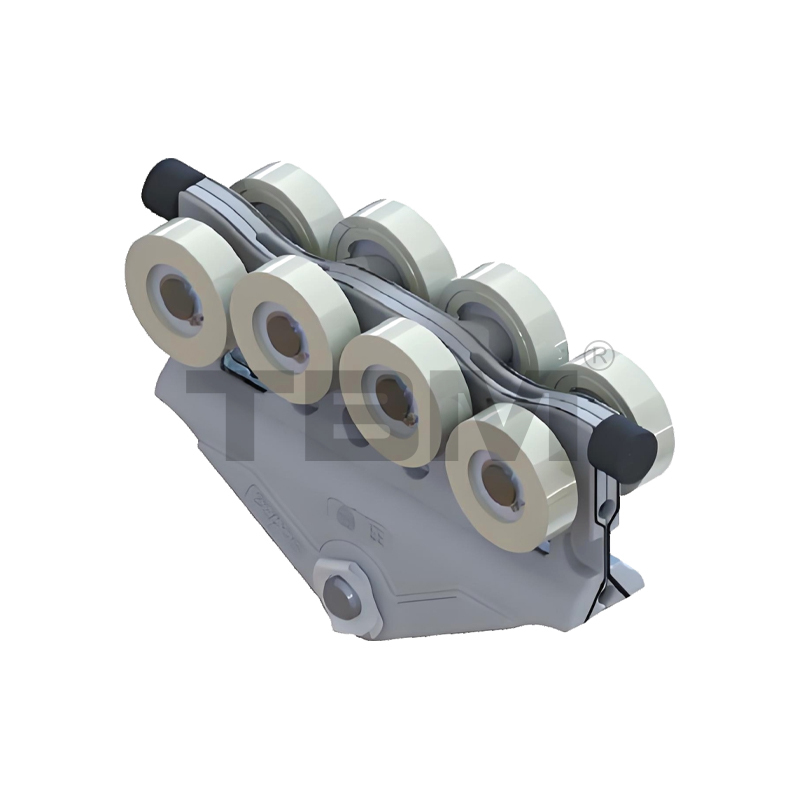

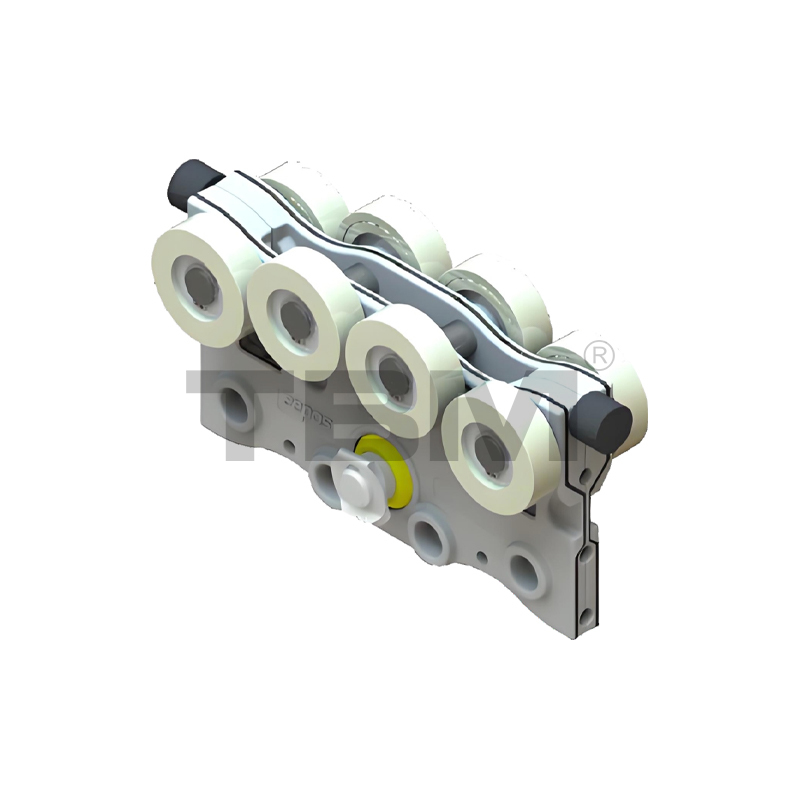

Pásový vozík AETO1
■ Vozík je tlakovo odliaty/kovaný z vysoko pevného nylonu odolného voči opotrebovaniu pre hladké kĺzanie a jednoduchú obsluhu.
■ Dva rady horných a spodných valčekov poskytujú ochranu proti vypáčeniu a nesprávnemu nastaveniu.

AHT01/02 Kladka hlavného lúča (liaty/kovaný hliník, trojuholníková)
■ Vozík je tlakovo odliaty/kovaný z vysoko pevného nylonu odolného voči opotrebovaniu pre hladké kĺzanie a jednoduchú obsluhu. Two rows of upper and lower rollers provide pry-resistant and anti-bias protection.

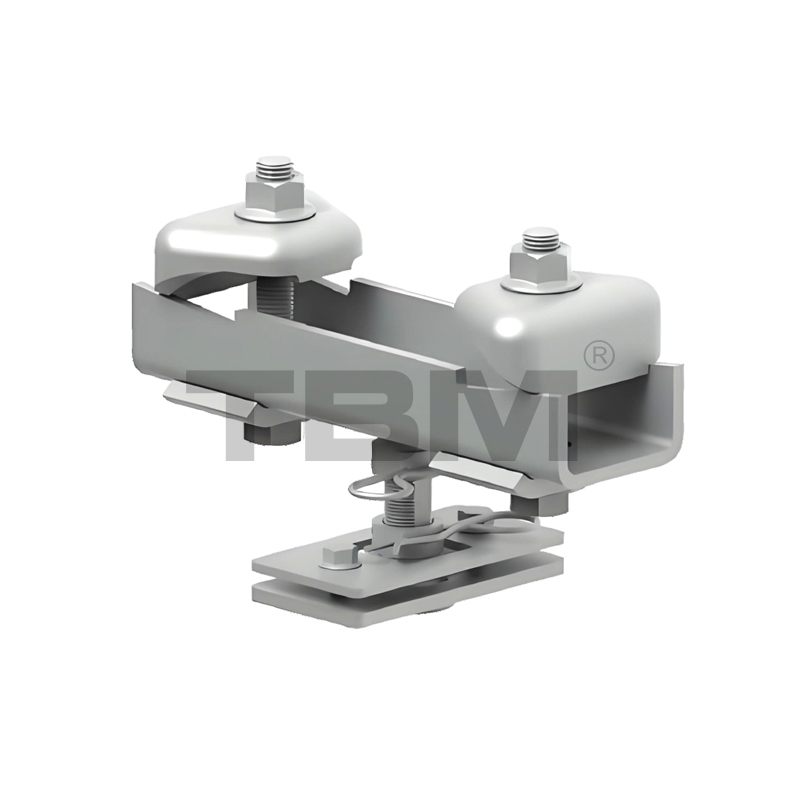

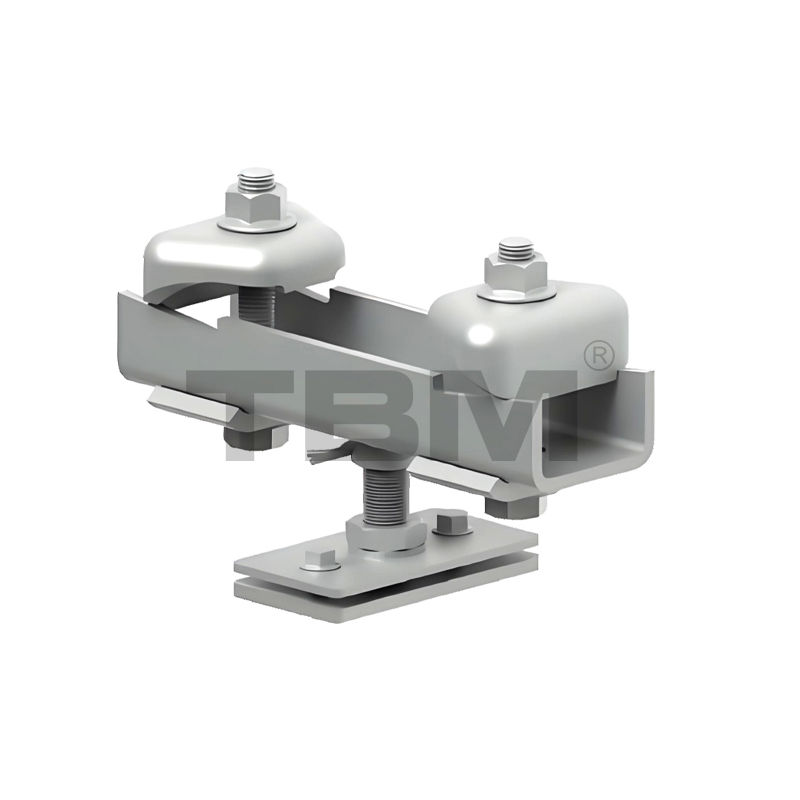

ALP1510F Flexibilný zdvíhací bod dráhy
■ Pružné zdvíhacie body sa bežne používajú v koľajových systémoch. Spojenie medzi spodnou časťou zdvíhacieho bodu a prírubovou doskou využíva guľovú štruktúru. Táto flexibilná konštrukcia poskytuje vysokú nosnosť.

■Zotrvacia sila generovaná pri pohybe hlavného nosníka alebo kladkostroja a náraze na koniec umožňuje mierne kývanie na pevnej koľajnici.
Poznámka: Iné veľkosti sú k dispozícii na požiadanie. Uistite sa, že ste pri zadávaní objednávky potvrdili výber zdvíhacieho bodu, aby ste predišli zbytočným komplikáciám pri inštalácii na mieste.

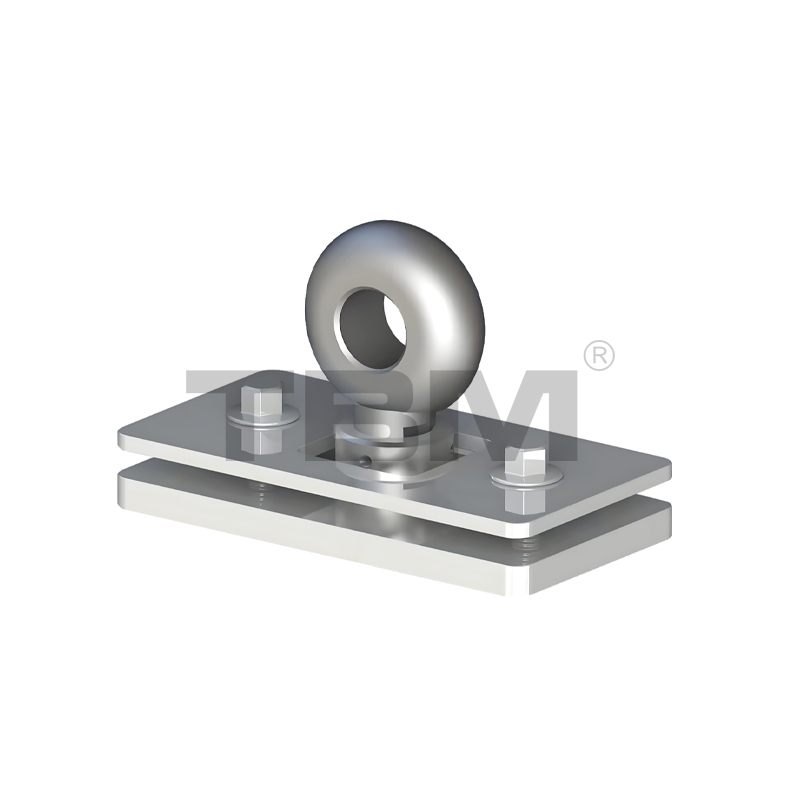

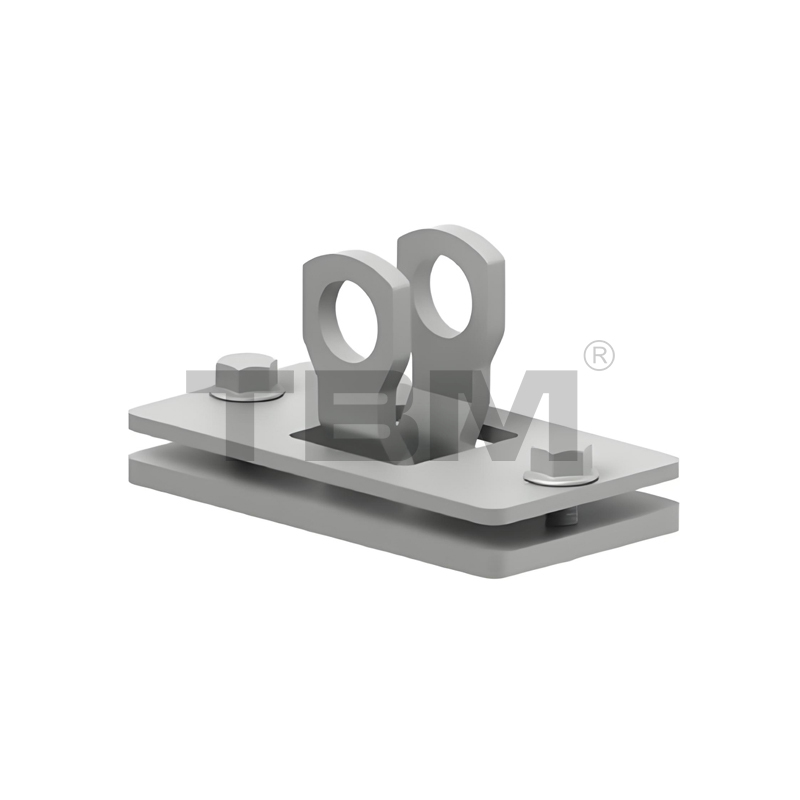

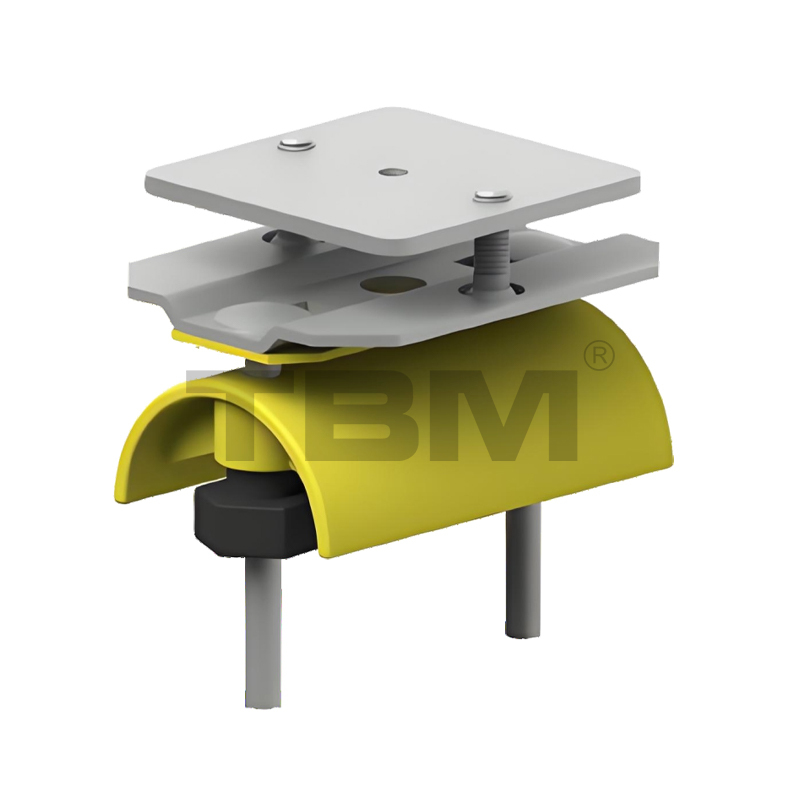

Zdvíhacie body pevných koľajníc ALP1510R
■ Pevné zdvíhacie body sa zvyčajne používajú pri aplikáciách, ako sú manipulátory a teleskopické nosníky, ktoré vyžadujú silu smerom nahor. Vďaka svojej štruktúre zabraňujú otrasom celého stroja počas používania. V súčasnosti je náš predvolený typ zdvíhacieho bodu pevný.

Poznámka: Iné veľkosti sú k dispozícii na požiadanie. Pri zadávaní objednávky sa uistite, že ste potvrdili výber zdvíhacieho bodu, aby ste predišli zbytočným komplikáciám pri inštalácii.

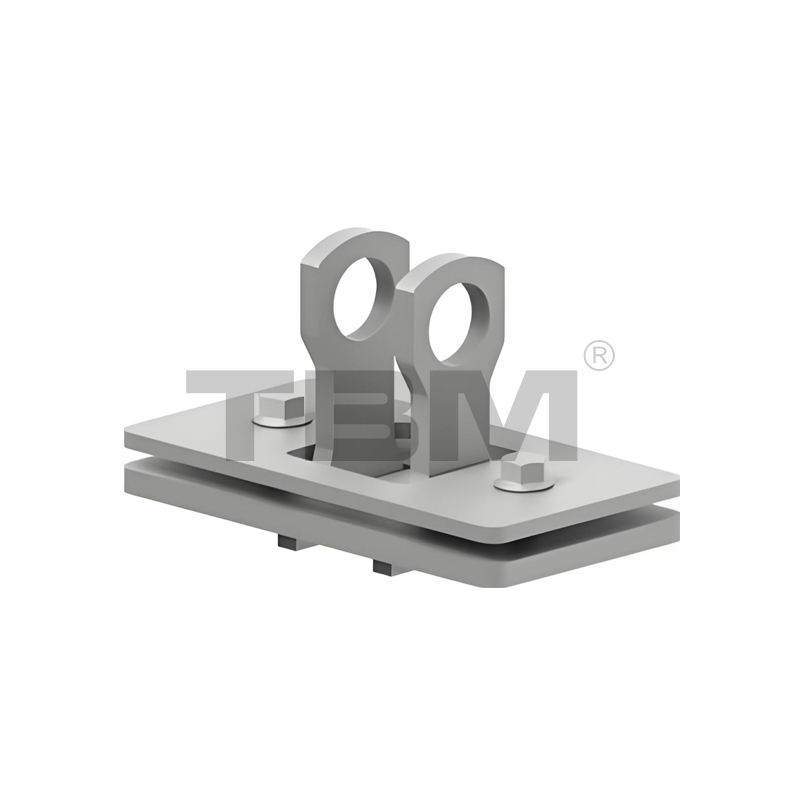

AGL90 koľajnicové zdvíhacie oko (90°)
■ Spôsob pripojenia hlavného nosníka a koľajového vozíka.
■ Nosnosť jedného kusa: 600 kg
■ Hlavný nosník je pripojený k pevnej koľajnici pod uhlom 90°.

AGL360 zdvíhací krúžok (360°)
■Prsteň má v spodnej časti zakrivený schodík pre flexibilné hojdanie. Primárne sa používa na spájanie zdvíhacích bodov s hlavným nosníkom v konfiguráciách tandemových vozíkov.

■Jeden zdvíhací krúžok má nosnosť 1000 kg a je vyrobený s použitím červenej saténovej povrchovej úpravy.

AGL00 koľajnicové zdvíhacie oko (0°)
■Spája hlavný nosník s koľajnicovým vozíkom.
■ Nosnosť jedného nákladu: 600 kg
■Hlavný nosník je pripojený k pevnej koľajnici pod uhlom 0°.
■Všeobecne sa používa na zdvíhanie očiek na spodnej koľajnici teleskopických nosníkov.

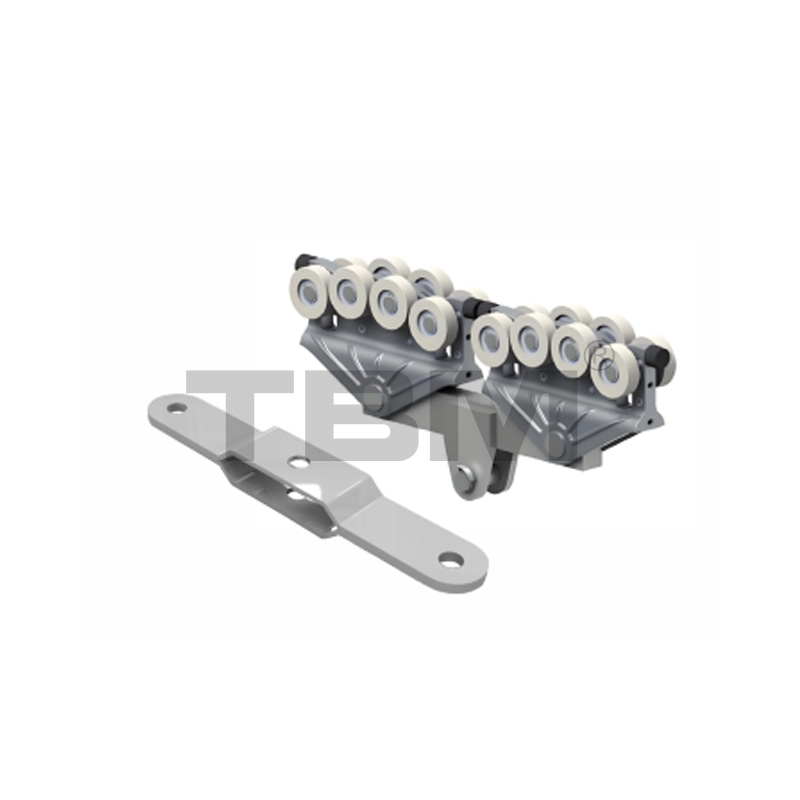

Spojovacia doska tandemového vozíka ATCO1
■ Pre bremená presahujúce 500 kg alebo rozpätia väčšie ako 6 metrov je potrebný tandemový vozíkový systém. Tento systém ponúka zvýšenú nosnosť a širšiu škálu aplikácií.

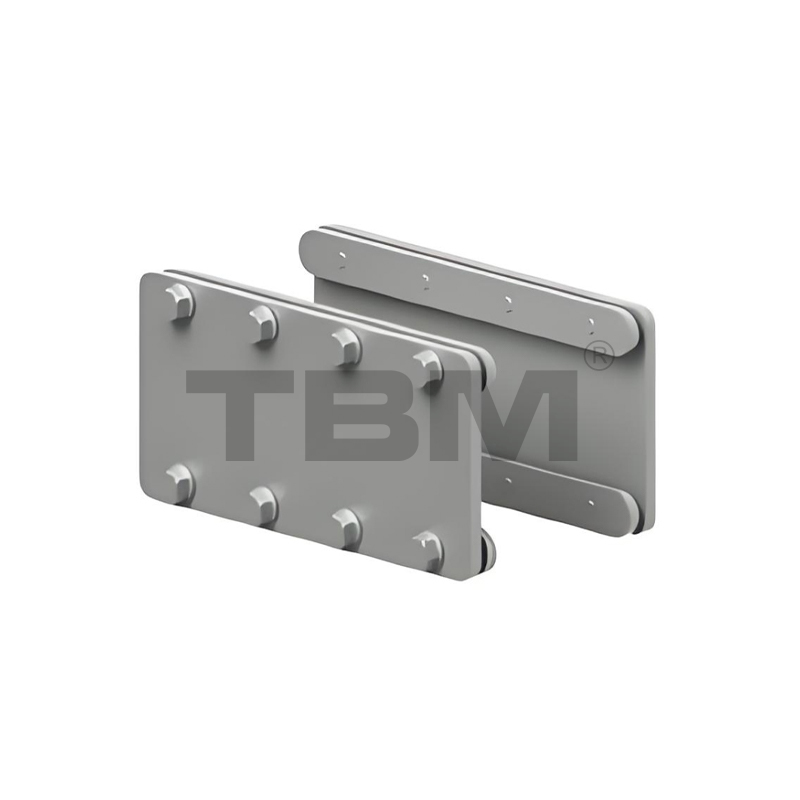

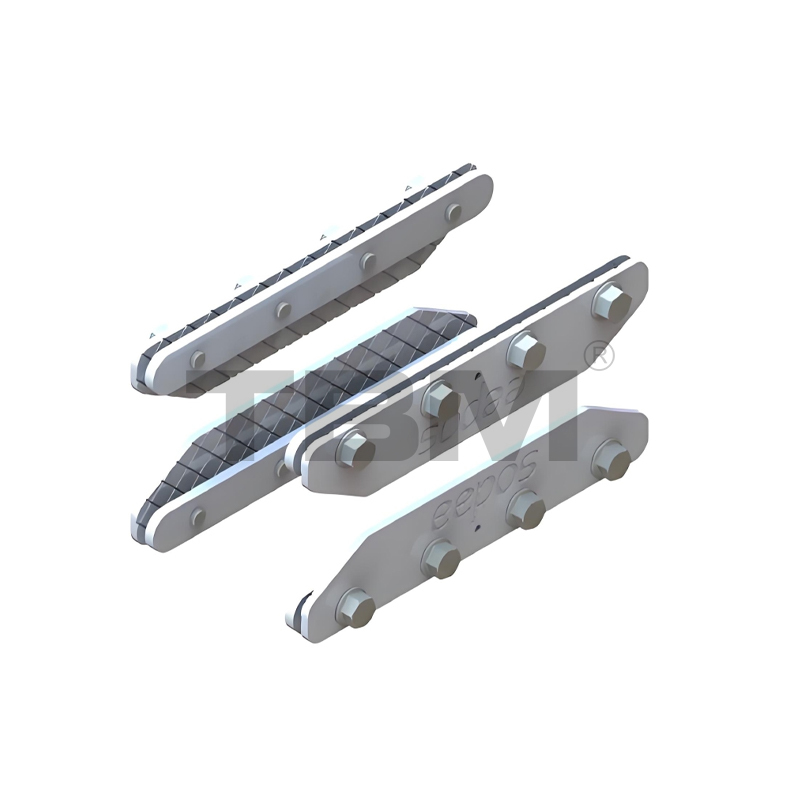

Konektory koľajníc ARCO1
■ Dlhé koľajnice vyžadujú spojenie viacerých koľajníc. Štvordielne spojky delených koľajníc umožňujú univerzálne použitie v celom rade koľajníc.

ACS01 Spojovacia doska výstužnej koľajnice
■Pri zosilňovaní hlavného nosníka by vzdialenosť medzi koľajnicou hlavného nosníka a spojovacími doskami výstužnej koľajnice nemala presiahnuť 1500 mm.

AFS01 Pevný doraz
■Západka na konci dráhy zabraňuje skĺznutiu vozíka z dráhy.

AAS01 Nastaviteľný doraz
■Nastaviteľný doraz je zacvaknutý do zárezu vo vnútornej dutine koľajnice, čo umožňuje ľubovoľné nastavenie polohy dorazu.

AMS01 Medziľahlý pohyblivý doraz
■ Medziľahlé pohyblivé zarážky sú pohyblivé zarážky medzi dvoma susednými nosníkmi v aplikáciách s viacerými nosníkmi. Zabraňujú tomu, aby boli dva lúče príliš blízko seba a potenciálne spôsobovali kolízie medzi kladkostrojom a obrobkom.

Koncové uzávery stopy

■Tieto uzávery utesňujú konce koľajníc, zabraňujú vniknutiu prachu a cudzích látok do koľajníc a poskytujú dekoratívnu estetiku.

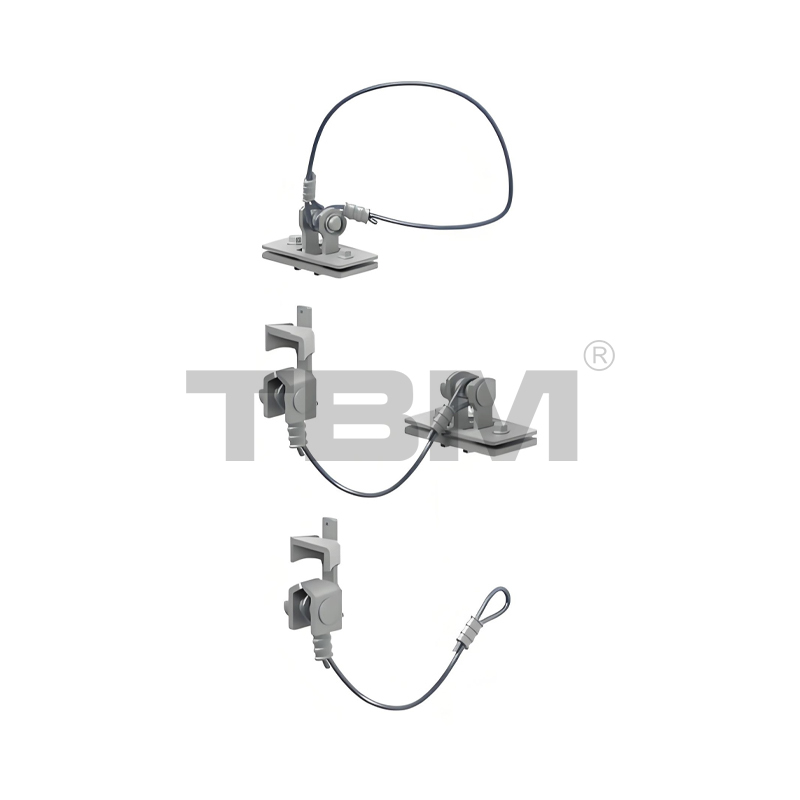

Sekundárna ochrana ADP-R/G/H
■Aby sme predišli neočakávaným situáciám, nainštalovali sme sekundárne ochranné zariadenia na každú pevnú koľajnicu, každý hlavný nosník a každý kladkostroj.

Sú kategorizované nasledovne:

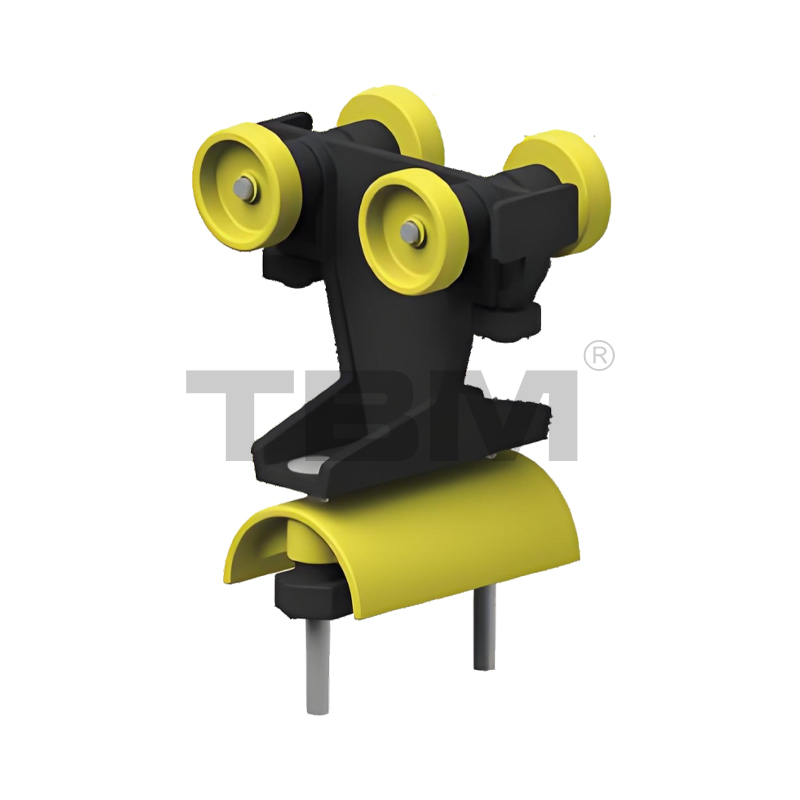

ACT01/AAT01 Vozík na káble/rúry
■ Ide o pojazdovú kladku, ktorá sa používa na uchytenie káblov alebo rúrok, keď sú ťahané po dráhe.

ACE01/AAE01 Svorka konca kábla/trubice
■Toto zariadenie pripevňuje káble alebo rúrky na koniec koľajnice.

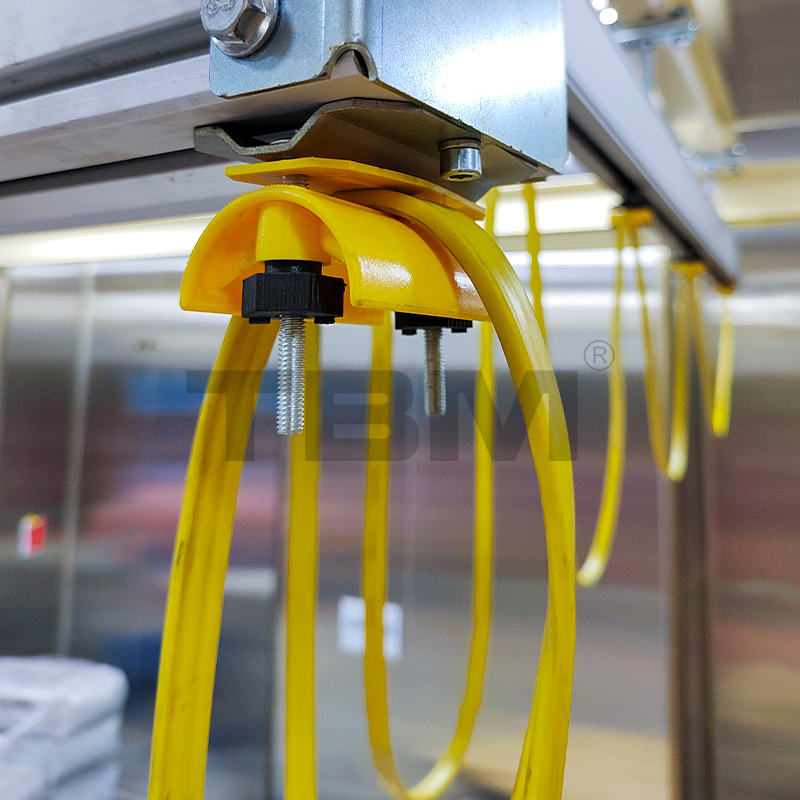

ACH01/AAH01 Držiak na kábel/trubku
■Používa sa na zaistenie a ťahanie káblov/rúr pri jazde po koľajniciach alebo kladkách.

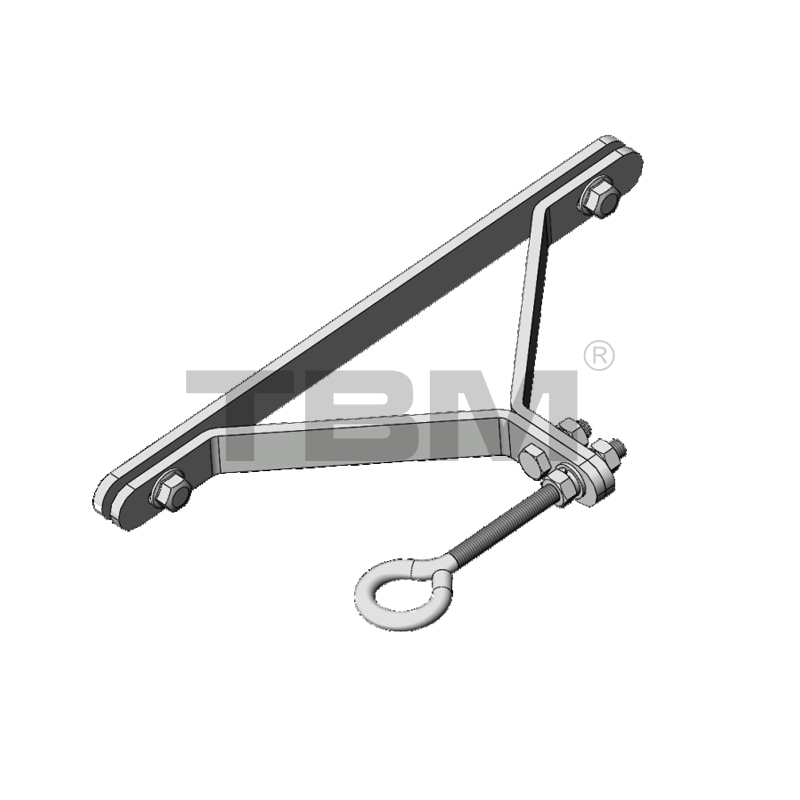

Držiak na drôtené lano AWS01
■ Používa sa na zaistenie a utiahnutie oceľového lana používaného na zavesenie špirálových vzduchových hadíc.

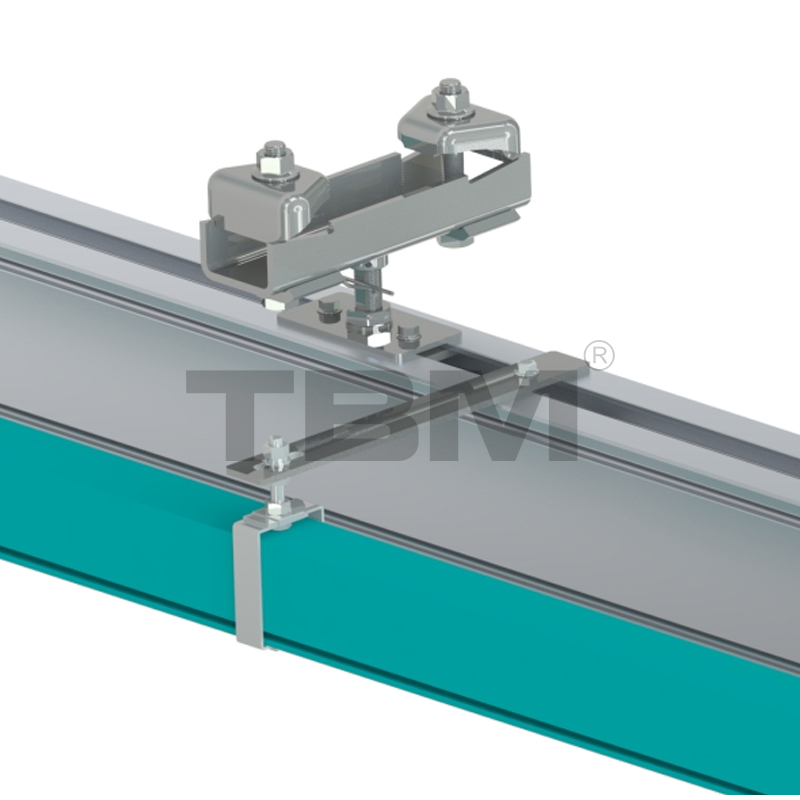

ASS01 Držiak prípojnice
■Závesná konzola pre výkonové prípojnice s flexibilným nastavením.

ACD01 Konektor s dvojitým nosníkom
■ Používa sa na spojenie a zaistenie rozperiek koľajníc na oboch koncoch dvojtrámovej konštrukcie. Štyri samostatné kusy sú kompatibilné so všetkými rozperami koľajníc.

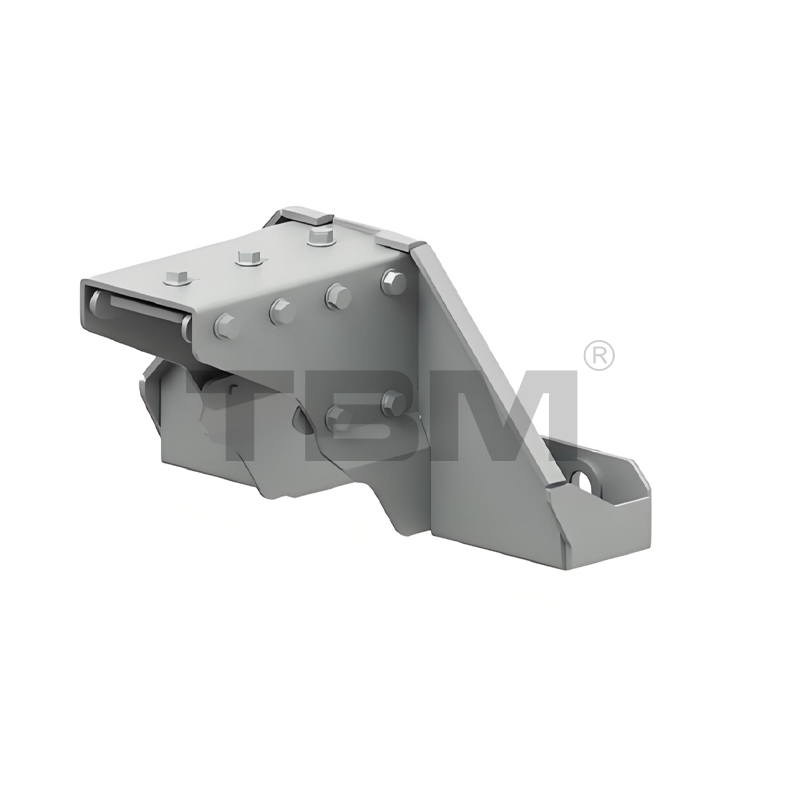

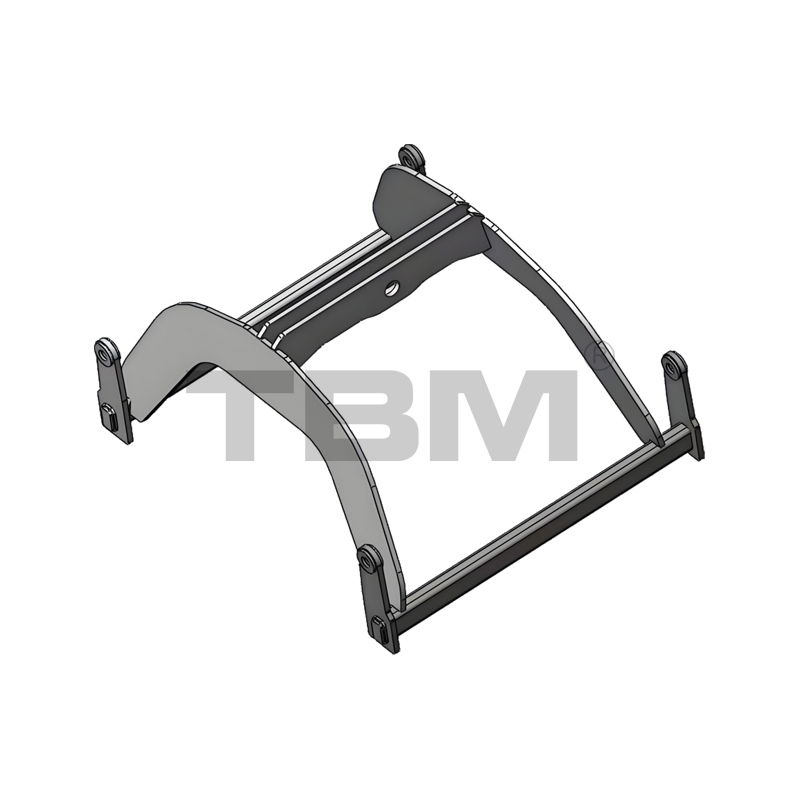

ATC01 Dvojnosníkový rám vozíka
■ Tento rám vozíka sa používa na montáž kladkostroja na dvojnosníkovú konštrukciu. Predvolená vzdialenosť medzi dvoma lúčmi je 700 mm.
■ Ak sú dvojité nosníky namontované na T-ramene alebo na konštrukcii manipulátora, sú k dispozícii iné konštrukcie rámu vozíkov.

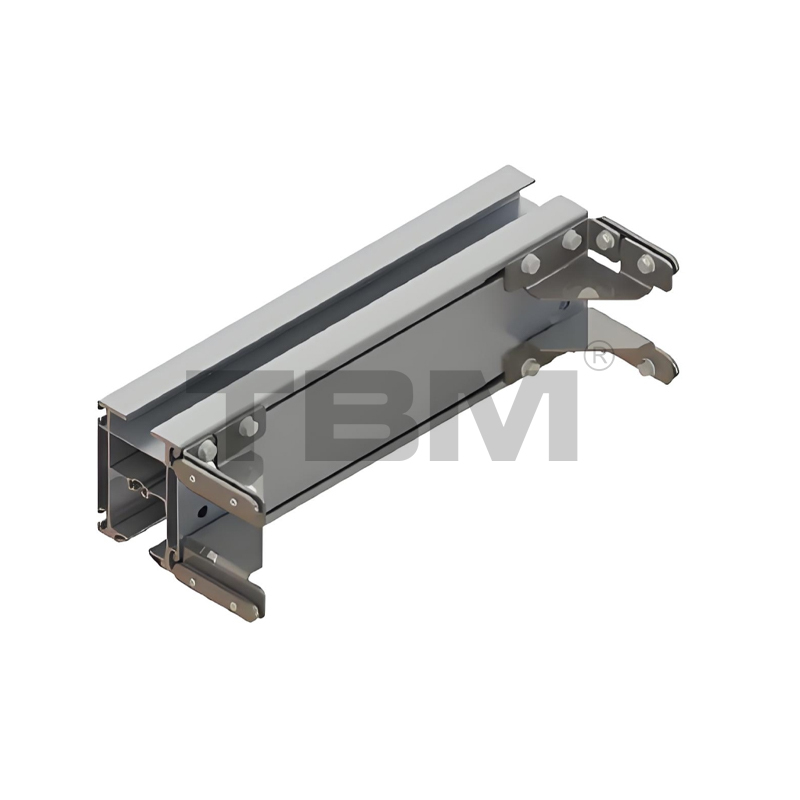

Modul zdvíhania hlavného nosníka ALM10

■Používa sa na zdvíhanie koľajníc hlavného nosníka, čím sa znižuje celková svetlá výška a zvyšuje sa výška zdvihu.

AEB01 End Buffer

■ Navrhnuté tak, aby tlmili nárazy koľajovej kladky alebo kladky kladky v dôsledku zotrvačnosti, čím sa znižuje dopad na trať a celkovú konštrukciu.

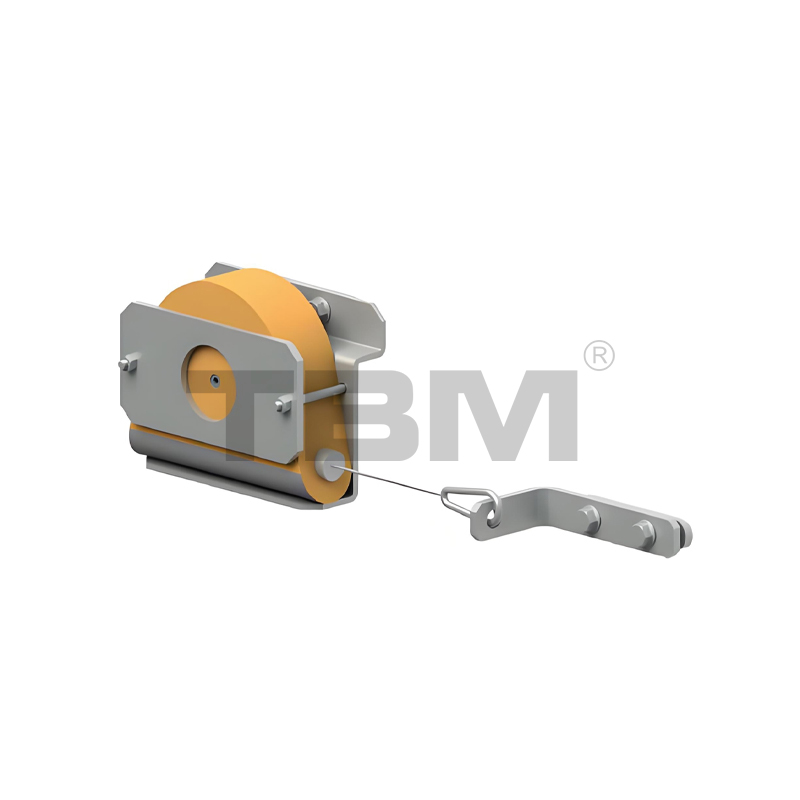

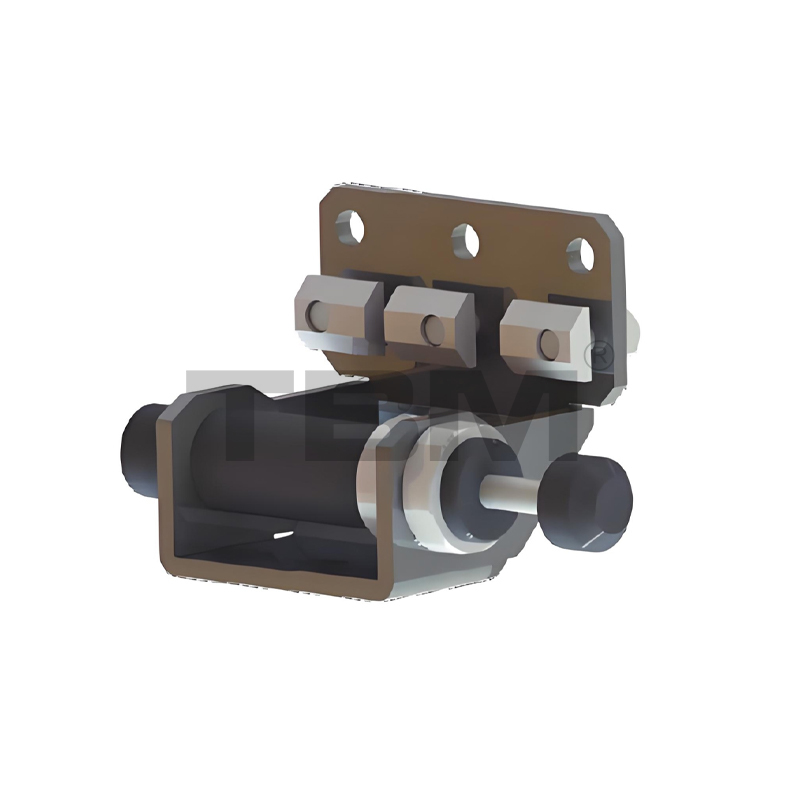

ABT01 Zariadenie na odraz teleskopického lúča
■ Toto zariadenie aktívne odráža previsnutú dráhu, keď sa používa teleskopický nosník, čím zaisťuje, že prečnievajúci nosník vždy zostane v hornej dráhe, aby sa predišlo náhodným kolíziám.

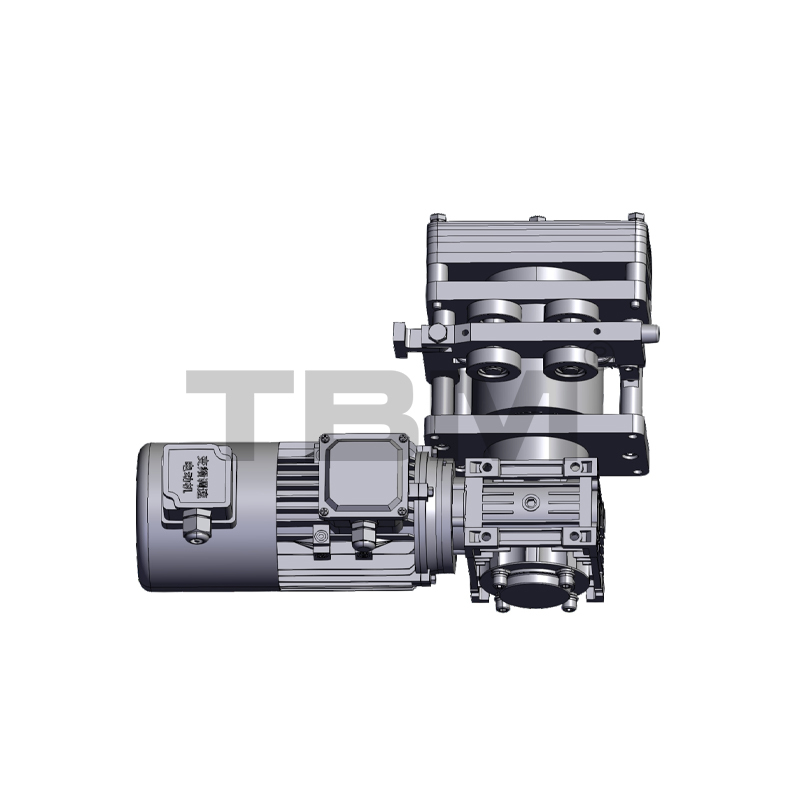

Elektrický vozík AEDO1
■ Keď je režim jazdy elektrický, diaľkové svetlo a pohonná jednotka zdvíhadla. Motor je možné vybrať z domácich alebo dovážaných značiek.
■ Predvolená rýchlosť jazdy: 5-20 m/min (variabilná frekvencia, duálna rýchlosť)

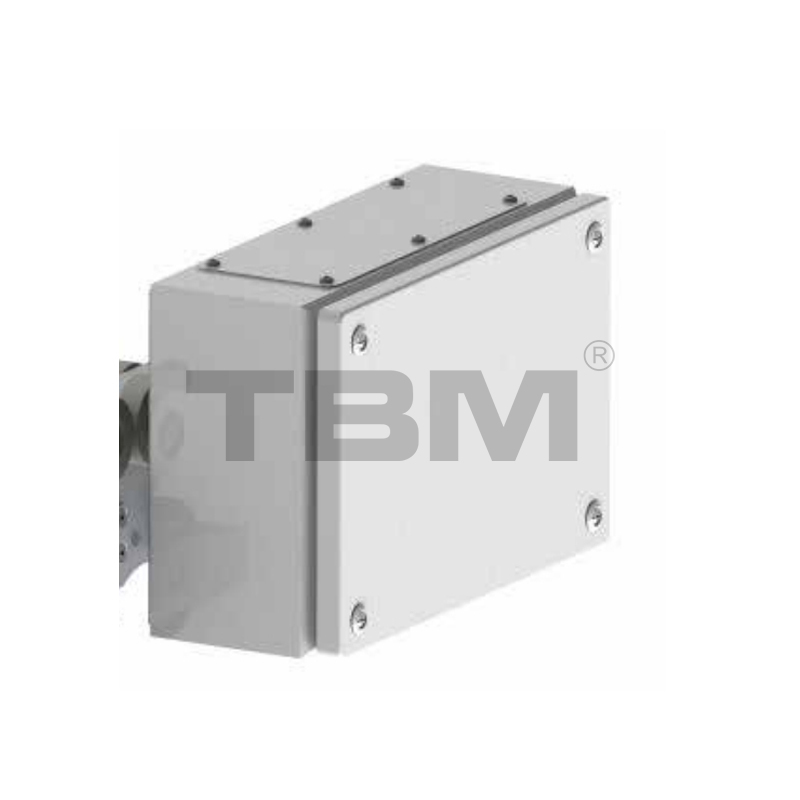

Elektronický riadiaci systém AEB01
■ Riadiaca jednotka pohonu. V závislosti od požiadaviek zákazníka sa môže zvolená konfigurácia líšiť.
■ Predvolený riadiaci systém je variabilná frekvencia.

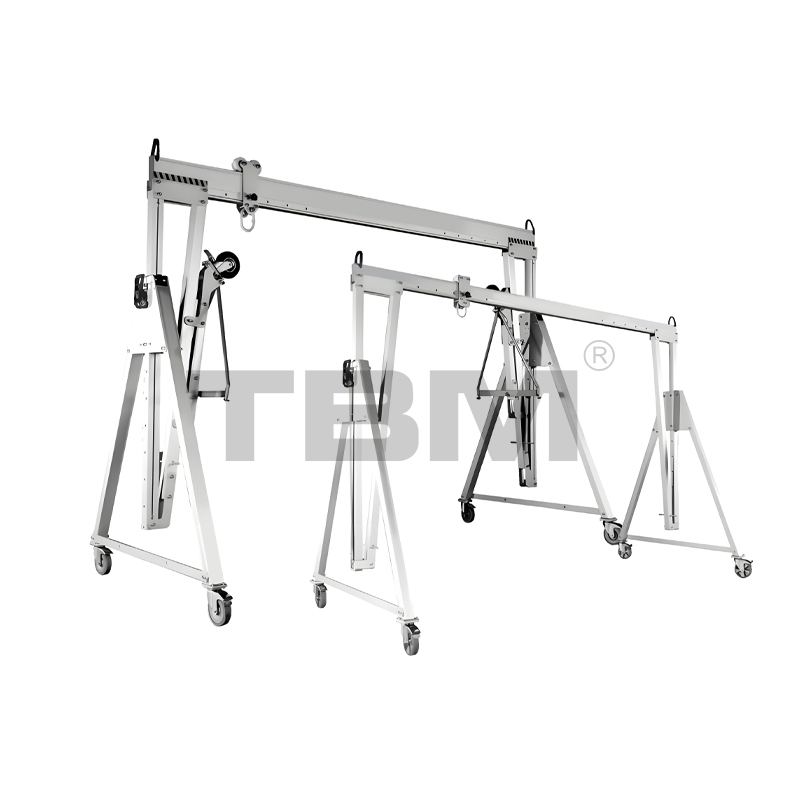

Nástrojová lišta

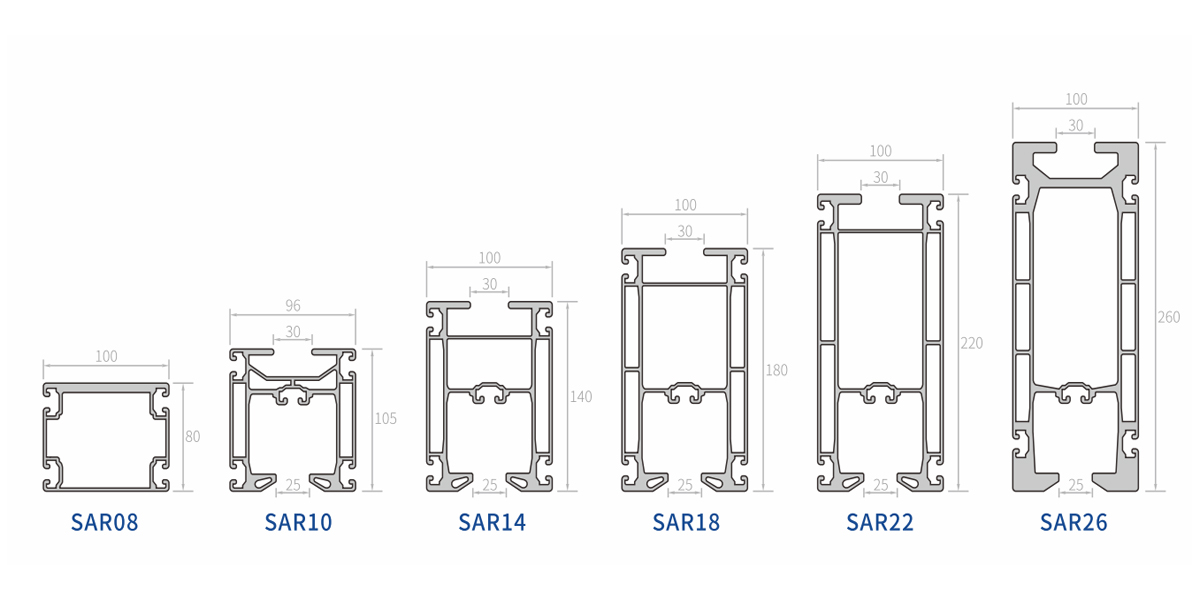

Všeobecné špecifikácie portálu z hliníkovej zliatiny sú nasledovné:
